Tlakové média filtry s vysokou náplní





Filtry s vysokou filtrační náplní jsou určeny především k úpravě povrchových a podzemních vod na vodu pitnou. Své uplatnění mají i při odstraňování nežádoucích látek [kovů, minerálů, baktérií...] z procesních vod.



Výška filtračního média u filtrů s vysokou náplní je minimálně 1000mm a celková výška tlakové filtrační nádoby je vyšší než 2000mm.



Filtrační rychlost u těchto filtrů je pomalá, pohybuje se mezi 5 - 15m/h, čímž je docíleno dokonalého odstranění jemných nerozpustných a vysrážených látek, rozpustných látek, bakterií a zákalu z vody…



Filtrací přes filtrační lože tlakových filtrů s vysokou výškou náplně odstraňujeme z vody zákal, koloidní látky, nežádoucí barvu nebo zápach, mikrobiologické znečištění, amonné ionty, železo, mangan, snižujeme kyselost vody …









Model	Ø Připojení		Ø Těla		Filtrační plocha		Doporučený průtok
							[m³/h]		[l/sec]		[gpm]
	[inch]	[mm]	[inch]	[mm]	[m²]	[SqF]	[min]	[max]	[min]	[max]	[min]	[max]
F-6020HM	1.5	40	20	500	0.20	2.15	1	3	0.3	0.8	4.4	13.2
F-6025HM	1.5	40	25	625	0.30	3.23	2	4	0.6	1.4	8.8	17.6
F-6030HM	2	50	30	750	0.44	4.73	3	6	0.8	1.7	13.2	26.4
F-6036HM	2	50	36	900	0.63	6.46	5	11	1.1	2.5	17.6	39.6
F-6048HM	2	50	48	1200	1.13	12.16	6	17	1.7	4.7	26.4	74.9
F-6064HM	3	80	64	1600	2.00	21.52	10	30	2.8	8.3	44.0	132
F-6080HM	4	100	80	2000	3.14	33.79	16	47	4.5	13.0	70.7	207
F-6088HM	4	100	88	2200	3.80	40.90	19	57	5.3	15.8	84.0	251
F-6100HM	4	100	100	2500	4.90	52.70	25	74	6.9	20.5	110	326
F-6120HM	6	150	120	3000	7.06	75.60	36	107	10.0	29.7	159	471

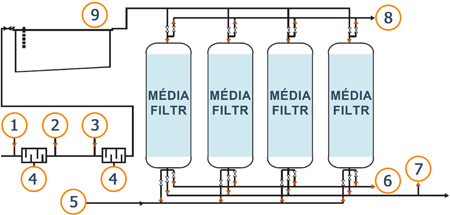

Odstranění obsahu železa a manganu - Standardní procesní schéma



Součástí procesu odstranění železa a manganu z vody je:

• kontrola pH, okysličení vzduchem, dávkování chlóru nebo jiných oxidačních přísad
• filtrace pomocí hlubinného písku nebo katalytickými médii
• rychlost filtrace je 5 až 15 m/h



1.  Dávkování chlóru 2.  Analýza volného chlóru 3.  Dávkování koagulantu

4.  Statický mixér 5.  Externí zdroj vody pro proplach 6.  Výplach

7.  Měření turbidity 8.  Zpětné praní 9.  Čerpadlo

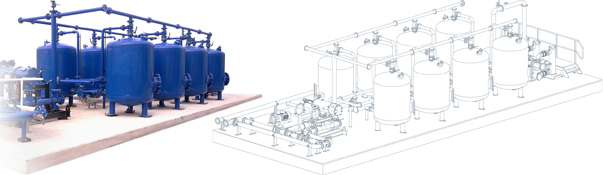

Terciární čištění vody [750m³/hod] - Vzorové řešení



• Hrubá předfiltrace automatickými sítovými filtry - odstranění mechanických nečistot z vody vytékající z čistírny odpadních vod
• Pomalá filtrace přes pískové lože tlakových filtrů s vysokou výškou náplně
• Desinfekce dávkováním chlornanu sodného a UV systémem



Výsledkem jsou optimální hodnoty BSK5 a CHSK. Vodu je pak možné volně vypustit do otevřeného vodního zdroje nebo dále využít například pro zavlažování, myčky aut, kropení vozovek …

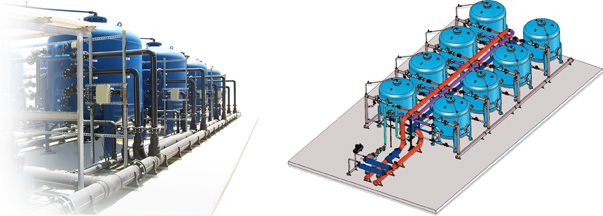

Výroba pitné vody [900m³/hod, zdroj vody - řeka] - Vzorové řešení



• Čerpání vody z řeky
• Hrubá předfiltrace automatickými sítovými filtry - odstranění mechanických nečistot, ochrana a prodloužení životnosti pískového lože tlakových filtrů, snížení četnosti zpětného praní
• Dávkování koagulátu
• Pomalá filtrace přes pískové lože tlakových filtrů s vysokou výškou náplně – odstranění vysrážených látek z vody
• Desinfekce dávkováním chlornanu sodného nebo UV systémem
• Distribuce vody do vodojemu a vodovodního řádu



Výsledkem celého procesu je pitná voda nejvyšší kvality.

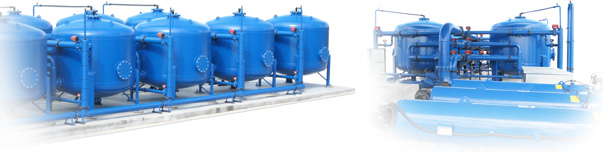

Výroba pitné vody [80m³/hod, zdroj vody - vrt] - Vzorové řešení



• Hrubá předfiltrace automatickými sítovými filtry - odstranění mechanických nečistot z vody čerpané z vrtu
• Dávkování chemikálií - flokulace
• Pomalá filtrace přes pískové lože tlakových filtrů s vysokou výškou náplně
• Dočištění vody přes tlakové filtry s aktivním uhlím
• Desinfekce dávkováním chlornanu sodného, zásobní nádrže s vodou



Výsledkem celého procesu je pitná voda nejvyšší kvality.

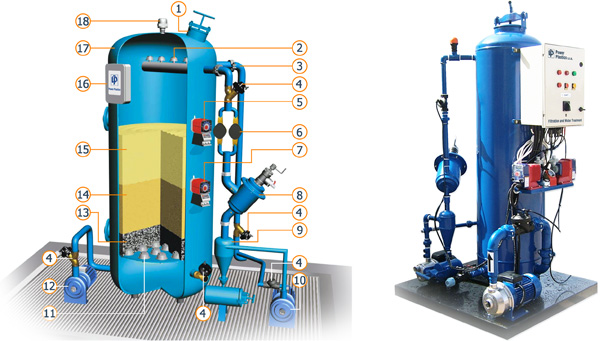

Kompaktní jednotka úpravy pitné vody [20 - 150m³/den] - Vzorové řešení



1. Horní servisní otvor 2. Provzdušňovací trysky 3. Výtok 4. Membránový ventil 5. Dávkovací čerpadlo flokulantu 6. Elektronický vodoměr na výstupu

7. Dávkovací čerpadlo chlóru   8. Poloautomatický filtr SA-500C   9. Separátor písku 10. Čerpadlo surové vody 11. Filtrační dno s tryskami 12. Čerpadlo zpětného praní

13. Štěrk 3.1 - 5.6mm 14. Písek 0.8 - 1.2mm 15. Písek 0.5 - 0.8mm 16. Řídicí jednotka 17. Tělo filtru 18. Odvzdušňovací ventil



Tato kompaktní automatická jednotka slouží k výrobě malého množství vysoce kvalitní pitné vody z otevřených i uzavřených zdrojů. Kapacita této kompaktní jednotky se dle velikosti pohybuje mezi 20 - 150m³/den. Systém je nainstalován na rámu a je určen k rychlé instalaci a okamžitému spuštění. Je vhodný pro použití v kempech, na farmách, v místech dočasných montáží …







Speciální varianty a vybavení [na přání]

• Konstrukční materiály: nerezová ocel 304L nebo 316L
• Speciální nátěr a trysky odolné vysokým teplotám [+95°C]
• Barevné provedení dle odstínů vzorníku RAL





Filtry jsou vyráběny ve špičkové technické i technologické kvalitě a přitom velmi jednoduché na instalaci, provoz a údržbu. Jsou určené pro nepřetržitý provoz a jsou nenáročné jak na spotřebu proplachovací vody, tak na spotřebu energie.





Jestliže je vaším požadavkem výroba nebo úprava pitné vody, odstranění jakýchkoliv organických nebo rozpustných látek z vody, kontaktujte nás a my vám na základě analýzy surové vody, požadovaného výkonu filtrace [m³/hod] a požadované kvality výstupní vody zdarma vypracujeme nabídku nejvhodnějšího řešení.
