predfiltracija i filtracija pitke i procesne vode - uklanjanje čvrstih tvari iz vode

Automatski električni samoispirajući sitasti filteri





SERIJA  AF-200E





Osnovna specifikacija:

• Minimalni radni pritisak: 1bar
• Maksimalni radni pritisak: 10bar
• Gubitak tlaka filtera za čišćenje: 0.1bar
• Maksimalna temperatura vode: 65°C
• Veličina filtracije: 10 - 3000µm
• Električni motor: 400V/50Hz~60Hz, 0.2kW
• Potrošnja vode za ispiranje [kod minimalnog radnog pritiska]: 7 litara
• Materijal  tijela filtera: ugljični čelik prevučeni termostabilnom epoksidnom smolom





Model	Priključak ØD [inch]	Površina sita [cm²]	*Maksimalni protok [m³/h]	**Protok kod ispiranja [m³/h]	ØD1   [inch]	X   [mm]	Y   [mm]	H   [mm]	Težina   [kg]
AF-202EF	2	1100	30	6	10	220	197	754	57
AF-202EFS	2	1630	30	6	10	220	197	860	68
AF-203EF	3	1100	40	6	10	220	197	754	65
AF-203EFS	3	1630	50	6	10	220	210	855	70
AF-204EF	4	1630	80	6	10	220	210	855	73
AF-204EFS	4	2770	90	20	10	220	315	1167	90
AF-206EF	6	4120	130	20	10	220	400	1397	140
AF-208EF	8	5240	200	20	16	305	450	1480	190
S	Filter sa velikom filtracijskom površinom
*	Podaci o protoku vrijede za visoko kvalitetnu vodu kod veličine filtracije 120µm
**	Podaci o protoku kod ispiranja vrijede za minimalni radni tlak [1bar]



Gubici tlaka kod 120 mikrona



Automatski električni samoispirajući sitasti filter serije AF-200E – opis funkcije



Filtracija

Voda ulazi u filter preko „dovoda" [7], voda dolazi do finog sita [6] koje dalje čisti tekuću vodu time što iz nje izdvaja manje čestice. Tokom daljnjeg protoka vode se na finom situ sakupljaju nečistoće a njihovom akumulacijom se između unutarnje [6] i vanjske strane finog sita stvara neravnoteža tlaka.



Postupak čišćenja

Kad razlika tlaka [ΔP] dosegne unaprijed postavljene vrijednosti na diferencijalnom tlakomjeru [11], pokrene se niz procesa u kojim voda dalje prolazi u dijelove sistema. Regulator prenosi signal za 5-sekundni ciklus ispiranja. Ventil za ispiranje [3] se otvori, od hidrauličnog klipa [1] se oslobodi tlak i voda ističe van. Tlak u hidrauličnoj komori [4] i hvataču nečistoća [2] prilično je smanjen što uzrokuje proces usisavanja preko usisnih sapnica [8] u hvatač nečistoća [2] a odavde do komore za ispiranje [4] i preko ventila za ispiranje [3] van. Istovremeno elektromotor [12] okreće hvatač nečistoća [2] oko njegove ose. Od klipa [1] se oslobodi tlak i ovako nastali visoki tlak unutar filtera daje hvataču nečistoća vertikalni pokret. Kombinacija ovog vertikalnog pokreta i rotacije učinkovito čisti površinu [6] unutarnjeg sita.



Opći opis elektroničkog sistema upravljanja

Na kraju 5-sekundnog ciklusa se ventil za ispiranje [3] zatvori i rad elektromotora [12] se zaustavi. Pojačani tlak vode vraća hidraulični klip [1] u njegovu početnu poziciju. Sada je filter spreman za slijedeći ciklus u kojem čista i filtrirana voda otiče preko  „odvoda"  [5]. Ovaj 5-sekundni ciklus ponavlja se uvijek u trenutku kad razlika tlakova dosegne unaprijed postavljene vrijednosti na diferencijalnom tlakomjeru. Ukoliko razlika tlaka nakon jednog ciklusa ostane nepromijenjena,  slijedeći ciklus započne sa kašnjenjem od 10s.





Legenda: Hidraulični klip Hvatač nečistoća Hidraulični ventil za ispiranje Komora za ispiranje Komora za ispiranje Fino sito Dovod Usisne sapnice Solenoidni ventil Elektronička upravljačka jedinica Diferencijalni tlakomjer Elektromotor





Mogućnosti instalacije
Instalacija filtera na cijev		Instalacija više filtera na paralelne cijevi
Filter Dovod onečišćene vode Odvod pročišćene vode Zatvorna sklopka za by-pass Zatvorna sklopka na dovodu Zatvorna sklopka na odvodu Prostor za demontažu		Filter Dovod onečišćene vode Odvod pročišćene vode Otpad Zatvorna sklopka na dovodu Zatvorna sklopka na odvodu Prostor za demontažu

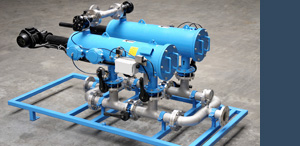

SERIJA  AF-900





Osnovna specifikacija:

• Minimalni radni pritisak: 1bar
• Maksimalni radni pritisak: 10bar
• Gubitak tlaka filtera za čišćenje: 0.1bar
• Maksimalna temperatura vode: 65°C
• Veličina filtracije: 10 - 3000µm
• Električni motor: 400V/50Hz~60Hz, 0.4kW
• Potrošnja vode za ispiranje [kod minimalnog radnog pritiska]: 45 litara
• Materijal  tijela filtera: ugljični čelik prevučeni termostabilnom epoksidnom smolom





Model	Priključak ØD [inch]	Površina sita [cm²]	*Maksimalni protok [m³/h]	**Protok kod ispiranja [m³/h]	ØD1   [inch]	ØD2   [inch]	L   [mm]	L1   [mm]	L2   [mm]	L3   [mm]	H   [mm]	Težina   [kg]
AF-903PR	3	3220	50	10	10	4	450	1110	1845	2315	630	187
AF-904PR	4	4500	80	10	10	4	600	1305	2040	2670	630	203
AF-906PR	6	6330	180	10	16	4	750	1410	2145	3100	761	330
AF-908PR	8	7030	350	10	18	4	750	1410	2145	3100	813	378
AF-910PR	10	8970	450	10	18	4	900	1934	2669	4245	813	435
AF-912PR	12	10920	600	10	18	4	1100	2182	2917	4750	813	530
AF-914PR	14	11760	850	10	24	4	900	1945	2680	4165	601	700
AF-916PR	16	14310	1100	10	24	4	1100	2170	2620	4680	960	820
PR	Standardno paralelno spajanje
*	Podaci o protoku vrijede za visoko kvalitetnu vodu kod veličine filtracije 120µm
**	Podaci o protoku kod ispiranja vrijede za minimalni radni tlak [1bar]



Gubici tlaka kod 120 mikrona



Automatski električni samoispirajući sitasti filter serije AF-900 – opis funkcije



Filtracija

Voda ulazi u filter preko „dovoda" [6] i teče preko grubog sita [7] koje služi kao „prvo hvatanje " grubih čestica. Nakon toga voda dolazi do finog sita [8] koje dalje čisti tekuću vodu time što iz nje izdvaja manje čestice. Tokom daljnjeg protoka vode se na finom situ sakupljaju nečistoće. Njihovom akumulacijom se između unutarnje a vanjske strane finog sita [8] stvara neravnoteža tlaka.



Postupak čišćenja

Kad razlika tlaka [ΔP] dosegne unaprijed postavljene vrijednosti na diferencijalnom tlakomjeru, pokrene se niz procesa  u kojim voda dalje prolazi u dijelove sistema. Otvori se ventil za ispiranje [3] i voda ističe van. Tlak u hidrauličnoj komori i hvataču nečistoća [5] prilično je smanjen i uzrokuje proces usisavanja preko usisnih sapnica [4] u hvatač nečistoća [5] i odavde preko ventila za ispiranje [3] van. Istovremeno elektromotor [1] okreće hvatač nečistoća [5] oko njegove ose. Kombinacija ovog linearnog pokreta i rotacije učinkovito čisti cijelu površinu unutarnjeg sita [8].



Ciklus ispiranja traje tako dugo dok razlika tlaka [ΔP] na ulazu i izlazu ostane nepromijenjena i jednaka sa signalima iz upravljačke sklopke. Ukoliko razlika između tlakova ostane nepromijenjena tijekom određenog unaprijed postavljenog vremena, otvori se sigurnosni ventil za ispiranje [2] zajedno s normalnim ventilom za ispiranaje [3].



Ciklus ispiranja nastavlja se za vrijeme unaprijed postavljeno na upravljačkoj sklopki. Ventili za ispiranje [2] i [3] zatvore se kad razlika tlaka na presostatu padne. Rad elektromotora se zaustavi nakon što osa hvatača nečistoća dosegne unutarnje ili vanjske završne sklopke. Sada je filter spreman za slijedeći ciklus  u kojem čista i filtrirana voda otiče preko „odvoda" [9].





Legenda: Elektromotor Sigurnosni ventil za ispiranje Hidraulični ventil za ispiranje Usisne sapnice Hvatač nečistoća Dovod Grubo sito Fino sito Odvod





Mogućnosti instalacije
Instalacija filtera na cijev		Instalacija više filtera na paralelne cijevi
Filter Dovod onečišćene vode Odvod pročišćene vode Zatvorna sklopka za by-pass Zatvorna sklopka na dovodu Zatvorna sklopka na odvodu Prostor za demontažu		Filter Dovod onečišćene vode Odvod pročišćene vode Otpad Zatvorna sklopka na dovodu Zatvorna sklopka na odvodu Prostor za demontažu









SERIJA  AF-9800





Osnovna specifikacija:

• Minimalni radni pritisak: 1bar
• Maksimalni radni pritisak: 10bar
• Gubitak tlaka filtera za čišćenje: 0.1bar
• Maksimalna temperatura vode: 65°C
• Veličina filtracije: 10 - 3000µm
• Električni motor: 400V/50Hz~60Hz, 0.2kW
• Potrošnja vode za ispiranje [kod minimalnog radnog pritiska]: 70 litara
• Materijal  tijela filtera: ugljični čelik prevučeni termostabilnom epoksidnom smolom





Model	Priključak ØD [inch]	Površina sita [cm²]	*Maksimalni protok [m³/h]	**Protok kod ispiranja [m³/h]	ØD1   [inch]	ØD1   [inch]	L   [mm]	L1   [mm]	L2   [mm]	L3   [mm]	H   [mm]	Težina   [kg]
AF-9803LOPR	3	3220	50	25	10	4	450	1215	1476	2015	544	160
AF-9804LOPR	4	5780	100	25	10	4	900	1610	1873	2800	544	190
AF-9806LOPR	6	5780	150	25	12	4	900	1680	1941	2900	580	210
AF-9806XLP	6	8410	160	25	10	4	900	2070	2339	3700	554	215
AF-9808PR	8	5780	160	25	12	4	900	1870	2132	3070	579	210
AF-9808LOPR	8	8410	300	25	12	4	900	2270	2528	3865	579	250
AF-9810LOPR	10	8100	400	25	14	4	900	2270	2462	3860	595	290
AF-9810XLP	10	11710	450	25	16	4	1100	2800	3300	5430	720	435
AF-9812PR	12	11710	600	25	16	4	1100	2800	3300	5430	720	440
AF-9814PR	14	12990	900	25	18	4	1270	2800	3300	5430	770	450
AF-9816PR	16	12990	1100	25	18	4	1270	2280	3300	5430	770	510
AF-9816XLP	16	17020	1500	25	24	4	1270	2280	3300	5430	920	700
AF-9810PR-C	10	5430	450	25	24	4	540	1430	1930	2420	920	270
AF-9812PR-C	12	5430	600	25	24	4	540	1430	1930	2420	920	410
AF-9814PR-C	14	7990	900	25	24	4	700	1640	2140	3110	920	420
AF-9816PR-C	16	11760	1100	25	24	4	700	1860	3540	3540	920	580
XLP	Produženi filter sa posebno velikom filtracijskom površinom
LO	Dugački filter sa velikom filtracijskom površinom
PR	Standardno paralelno spajanje
C	Samo gruba filtracija
*	Podaci o protoku vrijede za visoko kvalitetnu vodu kod veličine filtracije 120µm
**	Podaci o protoku kod ispiranja vrijede za minimalni radni tlak [1bar]



Gubici tlaka kod 120 mikrona



Automatski električni samoispirajući sitasti filter serije AF-9800 – opis funkcije[ wmv 2.2 MB ]



Filtracija

Voda ulazi u filter preko „dovoda" [10] i teče preko grubog sita [2] koje služi kao „prvo hvatanje " grubih čestica. Nakon toga voda dolazi do finog sita [9] koje dalje čisti tekuću vodu time što iz nje izdvaja manje čestice. Tokom daljnjeg protoka vode se na finom situ sakupljaju nečistoće. Njihovom akumulacijom se između unutarnje a vanjske strane finog sita [9] stvara neravnoteža tlaka.



Tehnički podaci za model AF-9800PR-C

Postupak je isti kao više navedeni, nedostaje samo prefiltracija grubim sitom [2] jer veličina filtracije iznosi 400 - 3000 mikrona.



Postupak čišćenja

Kad razlika tlaka [ΔP] dosegne unaprijed postavljene vrijednosti na diferencijalnom tlakomjeru, pokrene se niz procesa u kojim voda dalje prolazi u dijelove sistema. Regulator prenosi signal za 15-sekundni ciklus ispiranja. Ventil za ispiranje [5] se otvori, od hidrauličnog klipa [7] se oslobodi tlak i voda ističe van. Tlak u hidrauličnoj komori [6] i hvataču nečistoća prilično je smanjen,  što uzrokuje proces usisavanja preko usisnih sapnica [4] u hvatač nečistoća [3] i odavde u hidrauličnu komoru [6] preko ventila za ispiranje [5] van. Istovremeno elektromotor [1] okreće hvatač nečistoća [3] oko njegove ose.  Od klipa [7] se oslobodi tlak i ovako nastali visoki tlak unutar filtera daje hvataču nečistoća linearni pokret.  Kombinacija ovog linearnog pokreta i rotacije učinkovito čisti cijelu površinu unutarnjeg sita [9].



Na kraju ciklusa ispiranja se ventil za ispiranje [5] zatvori i rad elektromotora [1] se zaustavi. Pojačani tlak vode vraća hidraulični klip [7] u njegovu početnu poziciju. Sada je filter spreman za slijedeći ciklus u kojem čista i filtrirana voda otiče preko „odvoda" [8].



Ovaj ciklus ispiranja ponavlja se uvijek u trenutku kad razlika tlakova dosegne unaprijed postavljene vrijednosti na diferencijalnom tlakomjeru. Ukoliko razlika tlaka nakon jednog ciklusa ostane nepromijenjena, slijedeći ciklus započne sa kašnjenjem od 10s.





Legenda: Elektromotor Grubo sito Hvatač nečistoća Usisne sapnice Hidraulični ventil za ispiranje Komora za ispiranje Hidraulični klip Odvod Fino sito Dovod





Mogućnosti instalacije
Instalacija filtera na cijev		Instalacija više filtera na paralelne cijevi
Filter Dovod onečišćene vode Odvod pročišćene vode Zatvorna sklopka za by-pass Zatvorna sklopka na dovodu Zatvorna sklopka na odvodu Prostor za demontažu		Filter Dovod onečišćene vode Odvod pročišćene vode Otpad Zatvorna sklopka na dovodu Zatvorna sklopka na odvodu Prostor za demontažu









SERIJA  AF-7500/700





Osnovna specifikacija:

• Minimalni radni pritisak: 1bar
• Maksimalni radni pritisak: 10bar
• Gubitak tlaka filtera za čišćenje: 0.1bar
• Maksimalna temperatura vode: 65°C
• Veličina filtracije: 120 - 3000µm
• Električni motor: 400V/50Hz~60Hz, 0.4kW
• Potrošnja vode za ispiranje [kod minimalnog radnog pritiska]: 45 litara
• Materijal  tijela filtera: ugljični čelik prevučeni termostabilnom epoksidnom smolom
• Mogućnosti instalacije: 180° ili 90°





Model	Priključak ØD [inch]	Površina sita [cm²]	*Maksimalni protok [m³/h]	**Protok kod ispiranja [m³/h]	ØD   [inch]	X   [mm]	Y   [mm]	H   [mm]	H1   [mm]	L   [mm]	L1   [mm]	Težina   [kg]
AF-7504BL	4	2910	80	25	10	350	240	400	-	800	1100	72
AF-7506BL	6	4190	160	25	10	450	240	400	-	1000	1500	88
AF-7508BL	8	5470	300	25	10	550	240	400	-	1200	1900	106
AF-7504BIL	4	2910	80	25	10	550	-	900	870	740	850	72
AF-7506BIL	6	4190	160	25	10	650	-	1100	1220	930	1200	88
AF-7508BIL	8	5470	300	25	10	750	-	1280	1550	1130	1500	106
AF-708BL	8	4170	350	25	16	325	350	910	1200	530	-	180
AF-710BL	10	5880	450	25	16	325	450	1120	1650	530	-	196
AF-712BL	12	7630	650	25	16	325	550	1340	2100	530	-	212
AF-714BL	14	7630	900	25	16	325	550	1340	2100	530	-	240
AF-716BL	16	11145	1100	25	24	425	600	1340	2100	730	-	410
BL	90°
BIL	180°
*	Podaci o protoku vrijede za visoko kvalitetnu vodu kod veličine filtracije 120µm
**	Podaci o protoku kod ispiranja vrijede za minimalni radni tlak [1bar]



Gubici tlaka kod 120 mikrona



Automatski električni samoispirajući sitasti filter serije AF-7500/700 – opis funkcije



Filtracija

Voda ulazi u filter preko „dovoda" [4] i teče preko finog sita [3] koje čisti tekuću vodu time što iz nje izdvaja manje čestice. Tokom daljnjeg protoka vode se na finom situ sakupljaju nečistoće. Njihovom akumulacijom se između unutarnje a vanjske strane finog sita [3] stvara neravnoteža tlaka.



Postupak čišćenja

Kad razlika tlaka [ΔP] dosegne unaprijed postavljene vrijednosti na diferencijalnom tlakomjeru, pokrene se niz procesa u kojim voda dalje prolazi u dijelove sistema. Regulator prenosi signal za 10-sekundni ciklus ispiranja. Ventil za propiranje [5] se otvori, oslobodi se pritisak iz unutarnje strane finog sita [3] a istovremeno električni motor [1] okreće četke [2] oko njihove ose. Četke uklanjaju sve nečistoće i učinkovito očiste cijelu površinu finog sita [3].



Na kraju ciklusa ispiranja se ventil za ispiranje [5] zatvori i rad elektromotora [1] se zaustavi. Sada je filter spreman za slijedeći ciklus u kojem čista i filtrirana voda otiče preko „odvoda" [6].



Ovaj ciklus ispiranja ponavlja se uvijek u trenutku kad razlika tlakova dosegne unaprijed postavljene vrijednosti na diferencijalnom tlakomjeru. Ukoliko razlika tlaka nakon jednog ciklusa ostane nepromijenjena, slijedeći ciklus započne sa kašnjenjem od 10s.





Legenda: Elektromotor Četka Fino sito Dovod Ventil za ispiranje Odvod





Mogućnosti instalacije
Instalacija filtera na cijev [7500BL]	Instalacija filtera na cijev [7500BIL]	Instalacija filtera na cijev [700BL]
Filter Dovod onečišćene vode Odvod pročišćene vode Zatvorna sklopka za by-pass Zatvorna sklopka na dovodu Zatvorna sklopka na odvodu Prostor za demontažu	Filter Dovod onečišćene vode Odvod pročišćene vode Zatvorna sklopka na dovodu Zatvorna sklopka na odvodu Prostor za demontažu	Filter Dovod onečišćene vode Odvod pročišćene vode Zatvorna sklopka za by-pass Zatvorna sklopka na dovodu Zatvorna sklopka na odvodu Prostor za demontažu







Specijalne varijante i oprema [po želji]

• Područje visokog tlaka: 16, 25, 40 [bar]
• Područje visoke temperature: otporan na temperature do 95°C
• Otpornost na mraz: specijalni sistem upravljanja za hladne klimatske uvjete
• Električni napon: 110V AC, 230V AC, 1-fazni, 24V DC i solarna energija
• Konstrukcijski materijali: nehrđajući čelik 304L ili 316L, titan
• Dostupni upravljački uređaji: elektronika, vremenski prekidač, zračno upravljanje, računalno upravljanje te konstrukcija po želji



Filteri su izrađeni u vrhunskoj tehničkoj i tehnološkoj kvaliteti, uz to su vrlo jednostavni za instalaciju, rukovanje i održavanje. Namjenjeni su za neprekidnu proizvodnju uz vrlo nisku potrošnju energije i potrošnju vode za propiranje.





Ako želite kvalitetno rješenje za uklanjanje bilo kakvih mehaničkih nečistoća iz vode, kontaktirajte nas a mi ćemo za vas na osnovi analize sirove vode, traženog kapaciteta filtracije [m³/hod] i tražene kvalitete izlazne vode besplatno izraditi ponudu.
